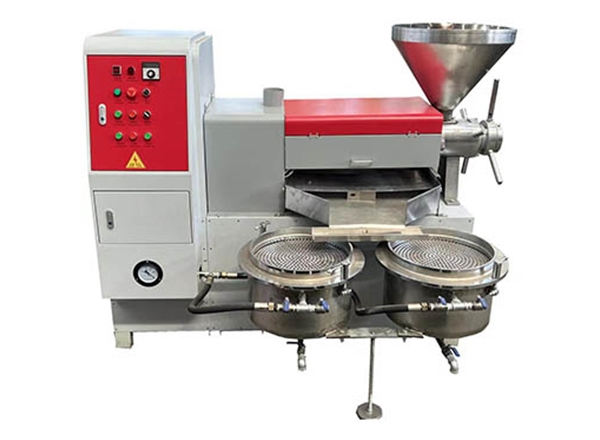

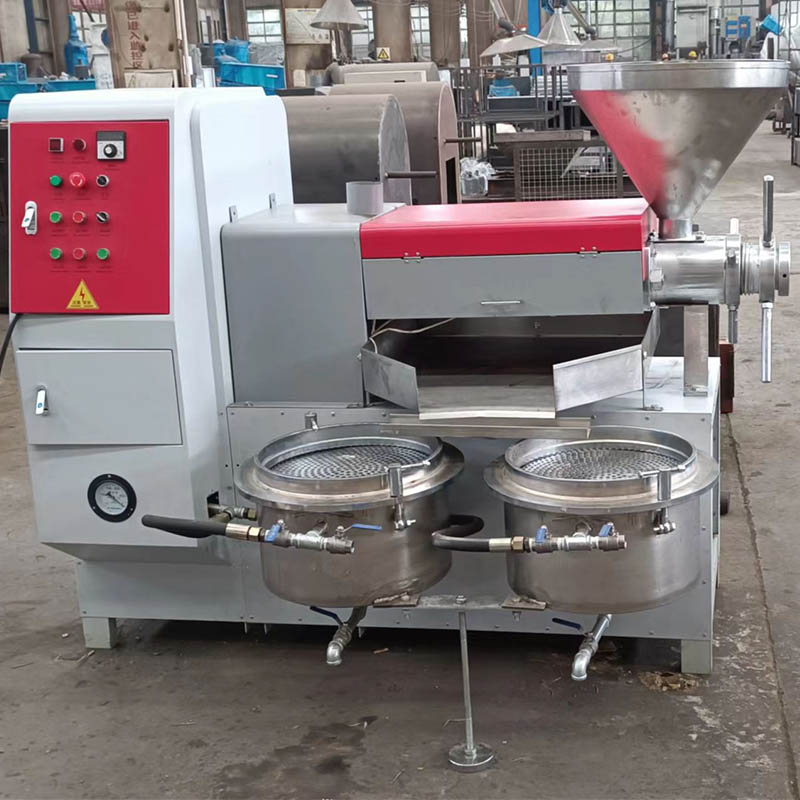

新型6YL-100ZDⅡ榨油机

新型6YL-100ZDⅡ榨油机

     型榨油机结构工作原理

(一)结构

       该机型主要由自动控制部分,加热压榨部分,调整部分,传动部分和真空滤油五大部分组成。

       1.自动控制部分由空气开关、交流接触器、温度控制仪、电路自动保护装置等组成。

       2.加热压榨部分由加热器、榨螺及榨条,机体装配等组成。

       3.传动部分由主轴及减速箱、皮带轮、电机轮等组成。

       4.调整部分由调整螺杆,调整螺母,手柄、锁紧螺母等组成

       5.真空滤油部分由真空泵、滤油桶管路等装配组成。

(二)工作原理

      动力经减速后传给主轴装在主轴上的榨螺随着旋转。将榨纹间的油料不断地向前推进,由于榨膛与榨螺间的空间逐渐缩小,油料的密度增加,因而压力逐渐增大。在压榨过程中,油料颗粒之间,油料与零件之间发生摩擦,产生了热量。这样就构成榨油工艺的压力、热量量大要素,破坏油料组织细胞,油从油线中溢出,饼则从饼头与出料口间被推出。当溢出的油通过油盘流入滤油桶上面时,真空泵把桶内的空气抽出,桶内形成负压,油通过滤布,被抽进桶内,而油渣被隔离在滤布上面,这时得到的是纯净的油液。



                           新型6YL-100ZDⅡ型榨油机 主要参数及性能

型号 榨螺直径 榨螺转速 炸膛内接园直径 主机 加热器 处理量 整体重量 外型尺寸
新100型 100mm 40r/min 102mm Y132M-6   7.5KW 3.5KW 150-260/kg/h 1100kg 2000×1400×1750


(三) 安装


       1.榨油机安装时,四周留出足够空间,供工作人员操作使用;

       2.先调整机器,使机器置于水平位置,然后把滤油桶调整到水平状态;

       3.机器安装好后,在离机器3-5m处,打上0.5-1m深的地线地方可工作
